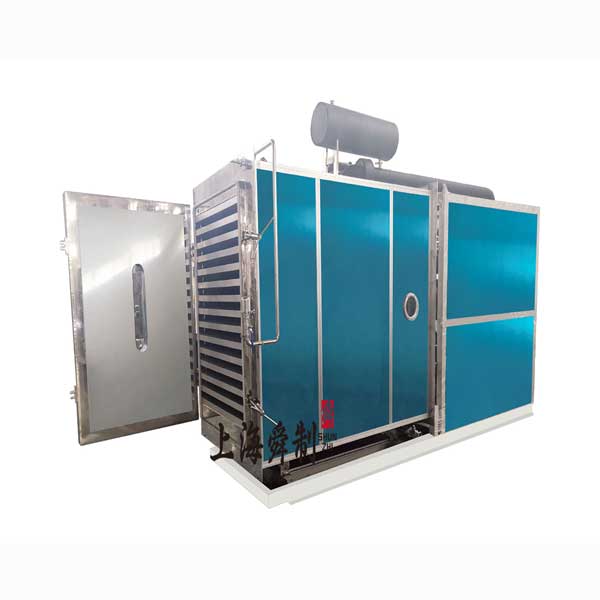

20㎡食品凍干機SZFD-20S主要介紹：
1、凍干成套設備干燥倉倉體采用SUS304不銹鋼，倉內加熱板封頭連接管均采用不銹鋼制成。
2、每臺凍干機配套一套真空泵組，真空機組采用知名上海真空泵廠的產品。保證真空度的情況下，杜絕噴油和油乳化現象的產生，衛生干凈且運行費用低。
3、整個系統采用集成控制的方式，擁有一個集成控制柜，每個獨立系統還具有單獨的控制，自動化程度高，制冷、加熱、真空、除霜系統均為自動控制，制冷系統可手動和自動操作，配合自動顯示報警功能。
4、加熱系統中的熱媒采用電加熱，熱媒采用導熱油，傳熱效率高，傳熱性能穩定，節約能耗，節省成本。
1、 基本參數
項目 | 參數 |
干燥倉型號 | GIPP-FD-20 |
整機外形尺寸 | 5500*1800*2600 |
裝機功率（與其他廠家相比我公司設備節能20%左右能耗） | 46KW,實際運行只需80%即 |
倉門密封形式 | 特制O形密封圈，保證真空度 |
干燥倉材料 | 304不銹鋼，拋光,精處理焊接 |
每臺干燥倉公稱干燥面積 | 20.01㎡ |
托盤外形尺寸 | 650*550*32*2 |
托盤尺寸（有效面積） | 20.01㎡ |
托盤材質 | SUS304不銹鋼材質 |
每臺干燥倉托盤數量 | 56只 |
每臺干燥倉有效干燥面積 | 20.01㎡ |
每臺干燥倉標準裝料容積 | 100KG |
加熱方式 | 電加熱 |
輻射板數量 | 16 |
輻射板材質 | SUS304不銹鋼食品材質 |
冷阱型式 | 內置 |
制冷系統 | 富士豪 |
真空系統 | 意大利 |
加熱系統 | 低能耗南方泵業及節能加熱技術 |
自動化控制系統 | 西門子施耐德 |
2、使用條件
項目 | 參數 |
輻射板調節溫度 | -45℃~120℃ |
冷阱溫度 | -65℃ |
干燥倉內的工作壓強 | 最小1pa |
箱體設計壓力 | -0.1Mpa |
3、基本性能
項目 | 參數 |
從1大氣壓到1Tor的抽空時間（干燥、無負荷） | 15分鐘內 |
單倉靜態極限真空度（壓強） | 10pa |
單倉冷阱的最大捕水量（以純冰為實驗對象） | 240KG |
4、產量指標
項目 | 參數 |
標準進料能力 | 200KG |
一般冷凍加干燥時間（與食品含水率及組織成分有關) | 12-24小時 |
一、凍干機倉體
1）凍干倉體參數簡介
序號 | 結構標準 | 技術參數 | 備注 |
1 | 倉體材料 | 304不銹鋼 | |
2 | 每批裝貨量 | 標準100KG | |
3 | 密封方式 | 特制O型密封圈 | |
4 | 裝機功率 | 46KW | 實際只用到80%左右 |
5 | 倉體結構 | 方形 | |
6 | 倉體設計 | 底部滑輪設計 | 便于移動和維修等 |
冷阱系統
冷阱用于捕集升華出來的水蒸汽。凍干機內冷阱捕冰能力直接影響倉內真空度。凍干初期，升華量大，要求冷阱的捕冰能力強，隨著升華量的降低，對冷阱捕冰能力的需求也隨之降低。
真空系統
真空系統的作用是在物料進倉后對干燥倉迅速抽空，并在凍干過程中維持和控制干燥倉內真空度。對含冷阱的凍干機，真空泵抽除的氣體主要是不可凝結氣體和極微量的水蒸汽。小功率的真空泵組可以維持干燥倉的真空度，并通過冷阱、閥門和真空監測設備調節凍干機倉內處于工藝要求的真空度。
